精密模具零件与冷式压铸模技术解析

精密模具零件与冷式压铸模是现代制造业中至关重要的工艺装备，广泛应用于汽车、电子、航空航天、医疗器械等领域。本文将围绕“精密模具零件冷式压铸压铸模 精密模具”这一主题，从基本概念、技术特点、制造工艺、应用领域及发展趋势等方面进行详细阐述。

一、基本概念

1. 精密模具：指制造精度高、表面质量好、使用寿命长的模具，通常用于生产尺寸公差要求严格、形状复杂的零件。精密模具的设计与制造涉及材料科学、机械加工、热处理、表面工程等多学科技术。

1. 冷式压铸：又称冷室压铸，是压铸工艺的一种。其特点是压射室不与熔炉直接连接，熔融金属通过浇勺或自动给汤机送入压射室，然后由压射冲头高速压入模具型腔。冷式压铸适用于铝、镁、铜等高熔点合金，能生产大型、厚壁、高强度的压铸件。

1. 压铸模：用于压铸成形的模具，由定模、动模、浇注系统、排溢系统、抽芯机构、顶出机构、冷却系统等组成。压铸模在高压、高速、高温条件下工作，因此对材料性能、结构强度、热平衡设计有极高要求。

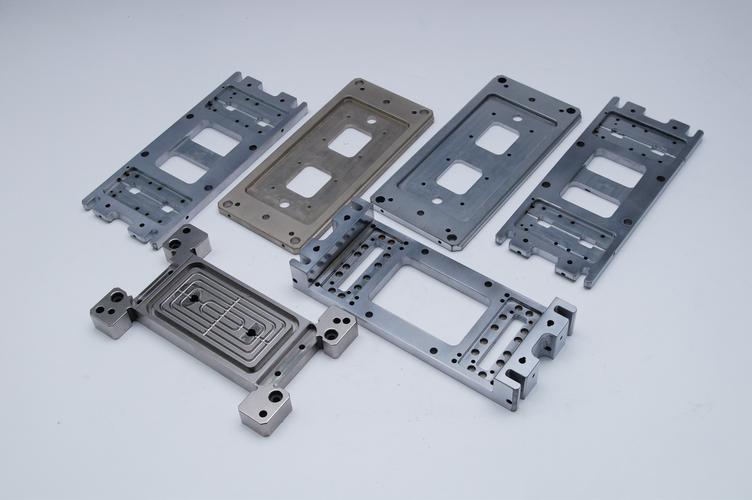

1. 精密模具零件：指构成精密模具的各类零部件，如模架、型芯、型腔、滑块、镶件、顶针、浇口套等。这些零件的加工精度通常在微米级，表面粗糙度Ra≤0.4μm，以保证模具的装配精度和成形件质量。

二、技术特点

1. 高精度：精密模具零件的尺寸公差可控制在±0.005mm以内，形位公差达0.003mm，确保压铸件的一致性和互换性。

1. 高寿命：采用优质热作模具钢（如 H13、SKD61、8407 等），经真空淬火、深冷处理、氮化或涂层处理，模具寿命可达10万~50万模次。

1. 复杂冷却系统：冷式压铸模常采用点冷却、隔水片、喷流管、随形冷却水道等，以实现快速均匀冷却，减少缩孔、变形，提高生产效率。

1. 高效排溢：通过溢流槽、排气槽、真空排气等设计，及时排出型腔气体，防止气孔、冷隔缺陷。

1. 自动化程度高：配合压铸机、机器人、喷雾机、取件机等，实现自动化生产，保证工艺稳定性。

三、制造工艺

精密模具零件的制造流程通常包括：

1. 设计：采用CAD/CAE/CAM技术，进行三维建模、流动分析、冷却分析、应力分析，优化浇注系统和冷却系统。

1. 材料选择：根据工作温度、受力状态、腐蚀性等选用合适的模具材料，并进行锻造、退火处理。

1. 粗加工：铣削、车削、钻孔等去除大部分余量。

1. 热处理：真空淬火+多次回火，硬度控制在HRC 45~52，保证强韧性匹配。

1. 精加工：高速铣削、电火花加工、线切割、慢走丝等，达到最终尺寸精度。

1. 表面处理：抛光、氮化、PVD涂层（如TiAlN、CrN）等，提高耐磨性和抗粘模性。

1. 装配与调试：将各零件组装成完整模具，在压铸机上进行试模，调整工艺参数直至合格。

四、应用领域

冷式压铸精密模具广泛应用于：

• 汽车：发动机缸体、变速箱壳体、电机壳、方向盘骨架等。
• 电子：笔记本电脑外壳、手机中板、散热器、连接器等。
• 通信：基站滤波器、波导腔体等。
• 航空航天：飞机座椅骨架、仪表盘支架等。
• 医疗器械：手术器械手柄、影像设备结构件等。

五、发展趋势

1. 智能化：结合传感器、物联网、大数据，实现模具状态监控与预测性维护。
2. 轻量化：开发高强韧铝合金、镁合金压铸模具，满足汽车轻量化需求。
3. 增材制造：采用3D打印随形冷却模具，缩短冷却时间，提高质量。
4. 绿色制造：推广无脱模剂、少切削液、可回收材料等环保技术。
5. 高集成度：一模多腔、多工位、叠层模具等，提升生产效率。

六、

精密模具零件与冷式压铸模技术是衡量一个国家制造业水平的重要标志。随着新材料、新工艺、新装备的不断涌现，精密压铸模具将向更高精度、更长寿命、更智能化和更环保的方向发展，为高端制造业提供坚实支撑。
